机床的型号、规格及参数 |
机床的型号 |

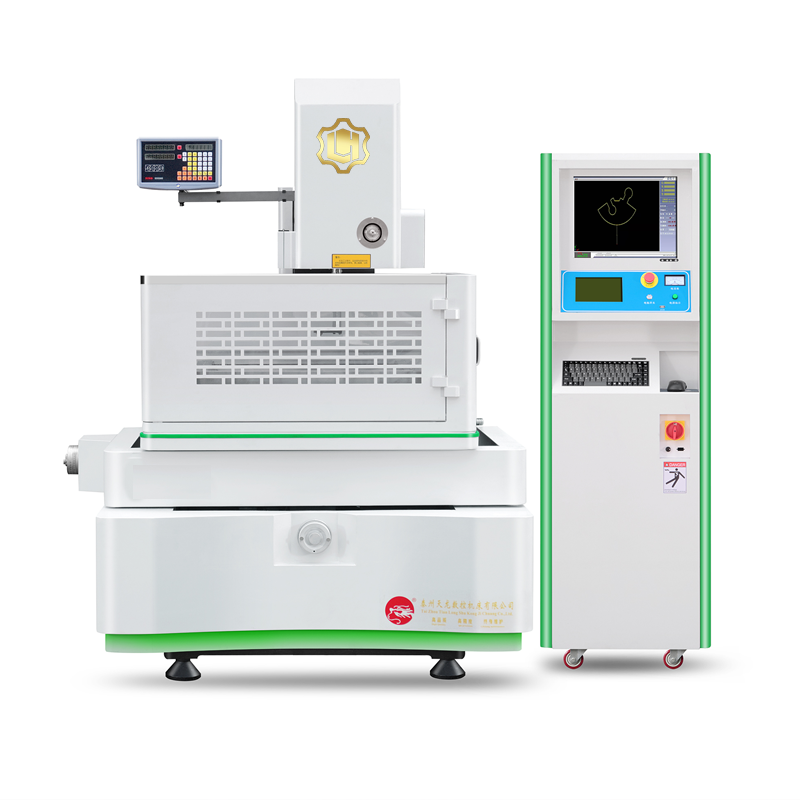

LHBJ-55CC步进高精密中走丝 |
|
床身铸件 |
树脂砂精密铸造，高温退火，机械精度恒久不变 |
|
|
机床张力结构 |
双向横向涨丝，张力大小可调 |
|
|
*工作台面行程 |
550mm×650mm |
|
|
*切割工件最大厚度 |
500mm |
|
|
工作台面尺寸 |
1060mm×714mm |
|
|
*切割工件最大锥度 |
±6°（80mm时可达） |
|
|
最大切割效率 |
150mm2/min；（Cr12 40mm厚时） |
|
|
最大切割电流 |
6A |
|
|
粗糙度 |
加工40mm厚的Cr12一次切割，粗糙度≤2.5μm，多次切割，粗糙度：Ra≤1.0-1.2μm |
|
|
*加工精度 |
≤0.01mm(Φ10mm) 八角对边误差 |
|
|
电极丝直径 |
Φ0.13～Φ0.20mm |
|
|
走丝速度 |
变频调速 |
|
|
工作台承载 |
800kg |
|
|
U轴 |
±11mm |
|
|
V轴 |
±11mm |
|
|
设备重量 |
3000kg |
|
|
机床外形尺寸 |
2200mm×2050mm×2250mm |
|
|
水箱 |
高压水箱 |
水箱过滤纸芯过滤精度：0.01mm |
|
大流量、低压力专用线切割压力泵 |
水箱容积≥60L |
|
|
工作液 |
专用乳化膏或水基切削液 |
|
|
运丝部分 |
专用变频调速电机、丝桶盖安全保护、丝筒堵转保护、左右限位、断丝保护、摇把自动弹出 |
|
|
贮丝筒跳动量≤0.02mm |
||
